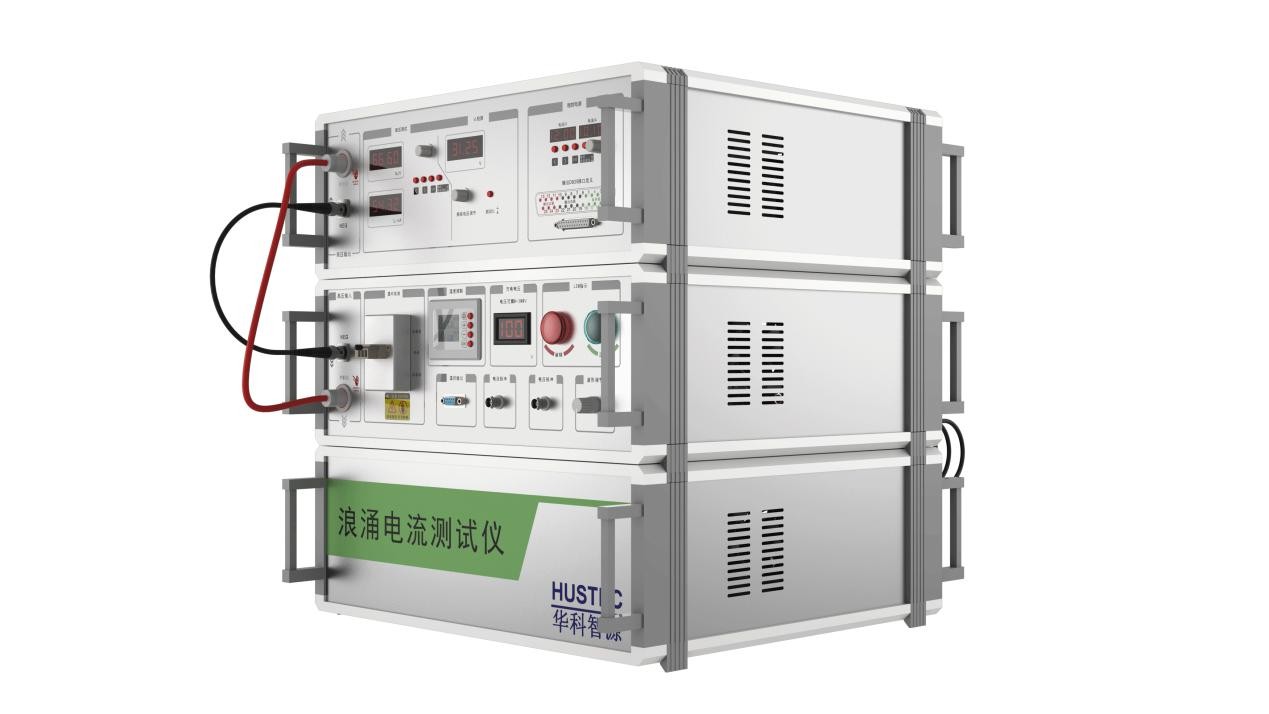

HUSTEC-3000A-10μS 浪涌电流测试仪
HUSTEC-3000A-10μS 型脉冲浪涌电源是专为 SiC 材料整流器件浪涌测试设计的大功率脉冲电源设备，其主要功能是产生最大电流 3000A，脉宽 10μS 的恒流脉冲。脉冲电流幅度可通过程控接口进行设定。
- 品牌： 华科智源
- 名称： 浪涌电流测试仪
- 型号： HUSTEC-3000A-10μS
- 用途： 半导体器件在工作时，有时要承受较大的冲击电流，器件的用途不同，要求器件能承受浪涌电流的能力也不同，为了检测器件承受浪涌电流的能力，可产生一个大的浪涌电流施加于被测器件上，从而检测被测器件是否能承受大浪涌电流的冲击。
- 产品参数
- 品牌： 华科智源
- 名称： 浪涌电流测试仪
- 型号： HUSTEC-3000A-10μS
- 用途： 半导体器件在工作时，有时要承受较大的冲击电流，器件的用途不同，要求器件能承受浪涌电流的能力也不同，为了检测器件承受浪涌电流的能力，可产生一个大的浪涌电流施加于被测器件上，从而检测被测器件是否能承受大浪涌电流的冲击。
1. 产品简介
HUSTEC-3000A-10μS 型脉冲浪涌电源是专为 SiC 材料整流器件浪涌测试设计 的大功率脉冲电源设备，其主要功能是产生最大电流 3000A，脉宽 10μS 的恒流脉冲 。脉冲电流幅度可通过程控接口进行设定。
设备智能化程度高，在用户预设器件类型的前提下，能自动检测被测件的正向导 通压降判断被测件是否良好，或者被测件是否已经可靠安装到测试夹具中。对于 MOSFET 类型的被测件，设备能提供必要的栅极驱动电压和关断器件的负电压，在脉 冲测试后能通过测试正向压降判断被测件的温升情况。
集成高压发生功能，HUSTEC-3000A-1 0μS 能输出 2000V@5mA 的高压直流电 ，该电压是用于测试器件在脉冲测试后的反向阻断特性。本设备具有完整半导体整 流器件浪涌测试流程所需要的功能，可用于测试多种指标。
2. 性能参数
脉冲幅度 | 10A~3000A |
脉冲宽度 | 10μS |
脉冲上升沿/下降沿 | 1μS以内 |
脉冲间隔 | 1S~10S |
高压阻断间隔 | 1S~10S |
连续测试脉冲数 | 1~500 次 |
正向压降测试分辨率 | ±0.0001V |
正向压降测试最大值 | ±3.9999V |
正向压降恒流值 | 10 / 20 / 30mA (三档选择) |
高压输出电压 | ±0~2000V |
高压输出电流 | ±0~5mA |
反向漏电测试分辨率 | ± 1μA |
DUT 栅极驱动电压 | ±20V |
DUT 栅极驱动电流 | ± 1000mA |
三、技术条件
3.1 环境要求：
1、环境温度：15—40℃
2、相对湿度：存放湿度不大于80%
3、大气压力：86Kpa—106Kpa
4、海拔高度：1000米以下
5、电网电压：AC220V±10%无严重谐波
6、电网频率：50Hz±1Hz
7、电源功率：小于1.5KW
8、供电电网功率因数：＞0.9
3.2主要技术指标：
1、浪涌电流（ITSM/IFSM）测试范围：30～3000A；
2、浪涌电流（ITSM/IFSM）精度要求：显示分辨率1A精度±3%
浪涌电流（ITSM/IFSM）波形：近似正弦半波；
3、浪涌电流底宽：10μs等
4、测试频率：单次；重复
5、反向电压（VRRM）测试范围：200～2000V；
6、反向电压（VRRM）显示分辨率10V，精度±3%；
7、反向电压频率：DC直流
8、各种模块均手动连接，并以单管形式测试。
9、采用计算机控制、采样及显示；
